Overhang, bridging, support: hol a határ valójában?

A 3D nyomtatás digitális világában könnyű megfeledkezni egy alapvető dologról: a nyomtató nem tud a levegőbe építkezni. A képernyőn egy forma tökéletesen lebeghet, a valóságban viszont minden rétegnek szüksége van valamire, amire támaszkodhat. Amikor ez a támasz hiányzik, jelennek meg az overhangek, a sikertelen hidalások és a kényszerű supportok. És itt szokott elhangzani a mondat: „Pedig a modell jól néz ki.”

Ez a rész arról szól, hol vannak valójában az FDM határai, és miért nem a slicer dolga áthidalni a rossz tervezési döntéseket.

A gravitáció nem érdekli a modellt – a nyomtatót igen

CAD-ben nincs súly, nincs olvadás, nincs lehűlés. Egy felület ott pontosan ott marad, ahová rajzoltad. Az FDM nyomtatásban viszont az anyag olvadt állapotban kerül lerakásra, majd azonnal harcot kezd a gravitációval és a hűléssel.

Amikor egy új réteg nem kap elég alátámasztást az alatta lévő rétegtől, az anyag megereszkedik, elcsúszik vagy egyszerűen összeomlik. Ez nem beállítási hiba, hanem fizikai törvényszerűség. A kérdés nem az, hogy megtörténik-e, hanem az, hogy mennyire készítjük fel erre a modellt.

Mi az, amit support nélkül is elbír az FDM?

Az FDM meglepően sok mindent elbír – de nem mindent. Bizonyos szögekig az anyag képes önmagát megtartani, mert az új réteg még épp elég felületen fekszik fel az előzőre. Itt nem éles határvonalról van szó, hanem egy fokozatos átmenetről.

Minél meredekebb egy overhang, annál kevesebb felületen támaszkodik az új réteg. Egy ponton túl már nem „rétegről rétegre” építkezünk, hanem a levegőbe próbálunk nyomtatni. Ilyenkor a legjobb slicer sem tud csodát tenni.

A bridging – vagyis amikor két pont között kell áthidalni – szintén ilyen határterület. Rövid távon az anyag képes kifeszülni, de minél hosszabb a híd, annál nagyobb az esély a belógásra vagy elszakadásra.

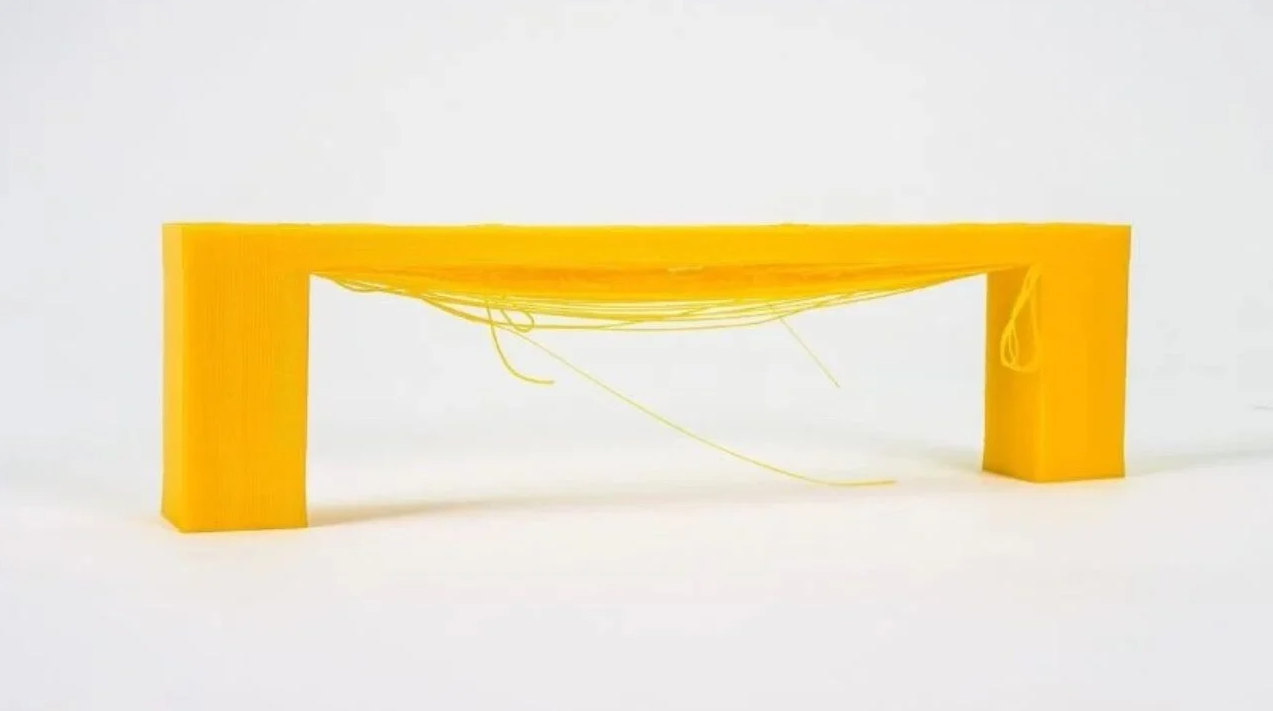

1. ábra Típustól függően kisebb áthidalásokat meg tud oldani a nyomtató, ezt viszont nem tudja a végtelenségig megtenni

Miért bukik el sok „szép” forma?

Sok esztétikus modell azért bukik el nyomtatáskor, mert a forma logikája nem veszi figyelembe az építés irányát. Íves alulnézetek, hirtelen kiszélesedő formák, lefelé néző részletek – ezek mind jól mutatnak a képernyőn, de az FDM számára kifejezetten ellenségesek.

Gyakori hiba, hogy egy alkatrészt „szoborszerűen” terveznek, majd utólag próbálják megmenteni supporttal. Ilyenkor a nyomat ugyan elkészülhet, de a felület romlik, az utómunka nő, a pontosság csökken. A support nem megoldás, hanem kompromisszum.

Hogyan tervezz úgy, hogy ne kelljen support?

A supportmentes tervezés nem trükkök gyűjteménye, hanem szemlélet. A cél az, hogy a modell minden rétege kapjon alátámasztást az alatta lévőtől. Ez gyakran apró változtatásokon múlik: lejtős felületek, lépcsőzetes átmenetek, ívek helyett letörések.

Sok esetben egy modell minimális áttervezéssel teljesen supportmentessé tehető. Nem azért, mert a forma egyszerűbb lesz, hanem mert együttműködik az építési folyamattal. Ez gyorsabb nyomtatást, szebb felületet és kevesebb hibalehetőséget eredményez.

Mikor érdemes mégis supportot használni?

Fontos kimondani: a support nem ellenség. Vannak helyzetek, amikor elkerülhetetlen vagy egyszerűen praktikus. Belső üregek, rejtett részletek, funkcionálisan kritikus geometriák esetén a support lehet a legjobb kompromisszum.

A különbség ott van, hogy tudatosan használjuk-e, vagy csak tűzoltásként. Ha a modell alapvetően nyomtatható, és csak néhány kritikus pont igényel alátámasztást, akkor a support a tervezés része. Ha viszont az egész modell supporton lóg, akkor a probléma nem a slicerben van.

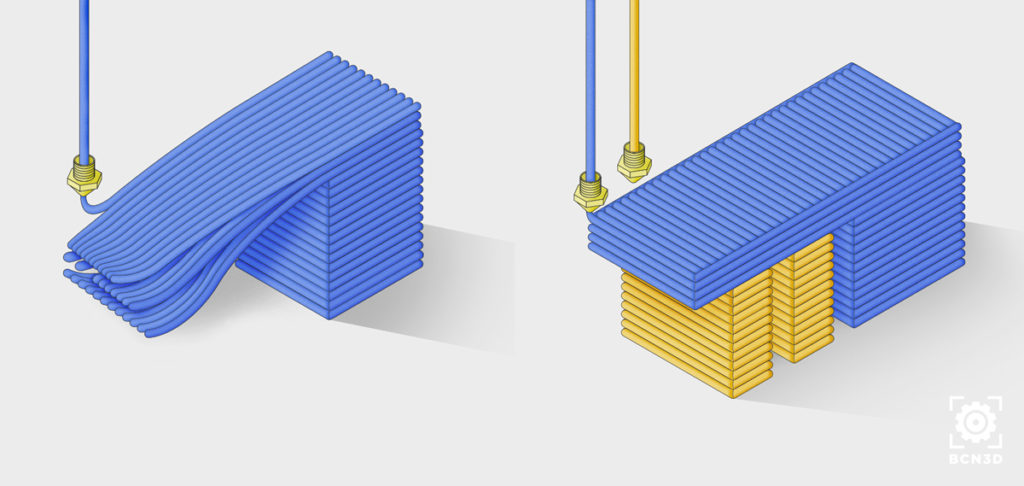

2. ábra A support sokszor ellenség a közvélemény szerint, sokszor azonban igen hasznos és elkerülhetetlen a használata

A lényeg: nem minden, ami rajzolható, építhető

Az FDM egyik legnagyobb csapdája, hogy elsőre mindent lehetségesnek mutat. A valóságban azonban a nyomtathatóságot tervezni kell. Az overhang, a bridging és a support kérdése nem technikai apróság, hanem alapvető tervezési döntés.

Ha ezt felismered, nem csak szebb nyomatokat kapsz, hanem kevesebb kompromisszumot is kell kötnöd a felület, az erő és a pontosság terén.

A következő részben megnézzük azt a döntést, ami gyakran többet számít minden más beállításnál: a modell orientációját. Kiderül, miért erősebb egy jól elforgatott alkatrész még akkor is, ha kevesebb anyag van benne.
