Orientáció: a legerősebb beállítás nem a slicerben van

Amikor egy nyomat nem lesz szép, pontatlanok a méretei, vagy a felülete „valahogy nem az igazi”, a legtöbben a rétegvastagságot, a sebességet vagy a hűtést kezdik el állítgatni. Pedig sok esetben a probléma sokkal egyszerűbb – és sokkal korábban eldől. Már akkor, amikor eldöntöd, hogyan álljon a modell a nyomtatóasztalon.

Az orientáció az egyik legerősebb döntés az FDM nyomtatásban, mégis gyakran csak logisztikai kérdésként kezeljük: „Így fér el”, „így kevesebb a support”. Valójában az orientáció meghatározza a felület minőségét, a részletek megjelenését és a méretpontosságot is.

A rétegek mindig látszani fognak – csak nem mindegy, hol

Az FDM alapvető sajátossága, hogy rétegekből építkezik. Ezek a rétegek mindig jelen lesznek a kész nyomaton – a kérdés csak az, hogy mely felületeken válnak hangsúlyossá.

Ha egy funkcionálisan vagy vizuálisan fontos felület merőleges a rétegekre, akkor a lépcsőzetesség elkerülhetetlen. Ugyanez a felület, ha párhuzamos a rétegekkel, sokkal simábbnak, egységesebbnek fog hatni, még azonos rétegvastagság mellett is.

Ezért fordul elő gyakran, hogy egy nyomat „jó beállításokkal” is csúnyának tűnik – nem azért, mert rosszul lett nyomtatva, hanem mert rossz irányból épült fel.

Részletek: nem mindegy, hogyan születnek meg

Apró feliratok, ikonok, élek, finom formák – ezek különösen érzékenyek az orientációra. Egy részlet, amely az egyik irányból nyomtatva éles és jól olvasható, másik irányból rétegenként „elmosódik”.

Ez nem slicerhiba. Egyszerűen arról van szó, hogy az FDM Z irányban mindig durvább felbontással dolgozik, mint X–Y síkban. Ha egy részlet a Z irányban épül fel, akkor a rétegvastagság korlátai azonnal láthatóvá válnak.

A tapasztalt tervezők ezért már a modellezésnél eldöntik, mely felületek lesznek „nézőoldalak”, és ezekhez igazítják az orientációt.

Méretpontosság: az orientáció itt is beleszól

Sokan meglepődnek, amikor ugyanaz a modell más orientációban nyomtatva másképp illeszkedik. Pedig ez teljesen természetes jelenség. Az FDM pontossága irányfüggő: X–Y síkban általában pontosabb, Z irányban pedig a rétegek összeadódása miatt nagyobb a szórás.

Egy furat, amely függőlegesen épül fel, másképp viselkedik, mint egy vízszintes. Egy illesztőfelület, amely rétegenként lépcsőzik, kevésbé lesz pontos, mint egy folyamatosan extrudált sík. Ezért fordul elő, hogy egy fedél egyik irányból tökéletes, másikból szorul vagy lötyög.

Ilyenkor nem a méretezés volt rossz, hanem az orientáció nem volt összhangban az elvárt pontossággal.

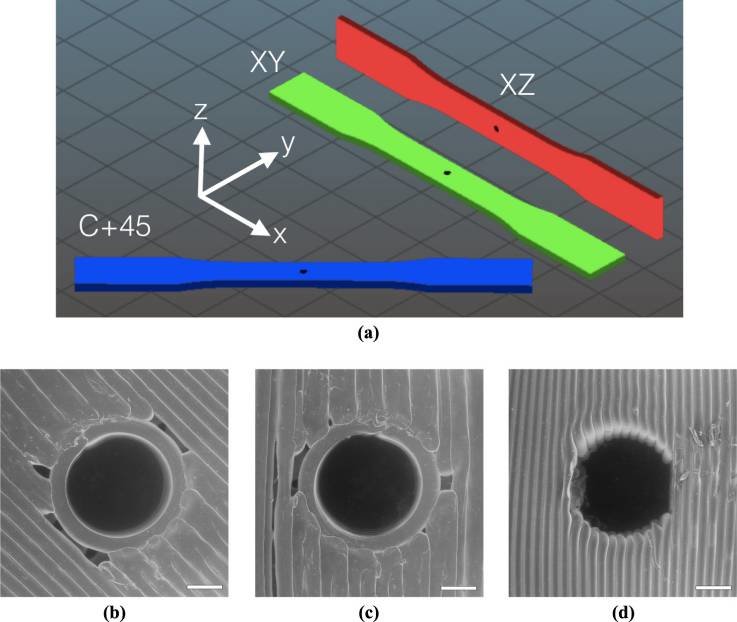

1. ábra: Három különböző építési orientáció: a zöld a kezdeti XY építési orientáció, a kék a C45 orientáció, a piros pedig az XZ orientáció. A felső réteg elektronmikroszkópos felvételei a 3 mm átmérőjű furatok közelében a következő orientációkban láthatók: (b) XY, (c) C45 és (d) XZ. A méretskála a mikroszokópi képeken 1 mm.

Support nyomok és utómunkák nyomai

Az orientáció közvetlenül meghatározza azt is, hol kell supportot használnod, és hol maradnak ennek nyomai. Egy rosszul megválasztott orientáció olyan felületeket kényszerít support alá, amelyek láthatók vagy funkcionálisan fontosak.

A support eltávolítása után ezek a felületek ritkán lesznek igazán szépek vagy pontosak. Hiába jó a modell, hiába jók a beállítások, a felület kompromisszumos marad – kizárólag az orientáció miatt.

És igen: a szilárdság is számít – de nem mindig ez az elsődleges

Természetesen az orientáció a szilárdságot is befolyásolja. De nem minden alkatrész teherhordó. Sok esetben a megjelenés, az illeszkedés és a funkcionalitás fontosabb, mint a maximális erő.

Az FDM-re optimalizált gondolkodás nem azt jelenti, hogy mindig a legerősebb irányt választjuk, hanem azt, hogy a célhoz igazítjuk az orientációt. Van, amikor ez erőt jelent, és van, amikor pontosságot vagy szép felületet.

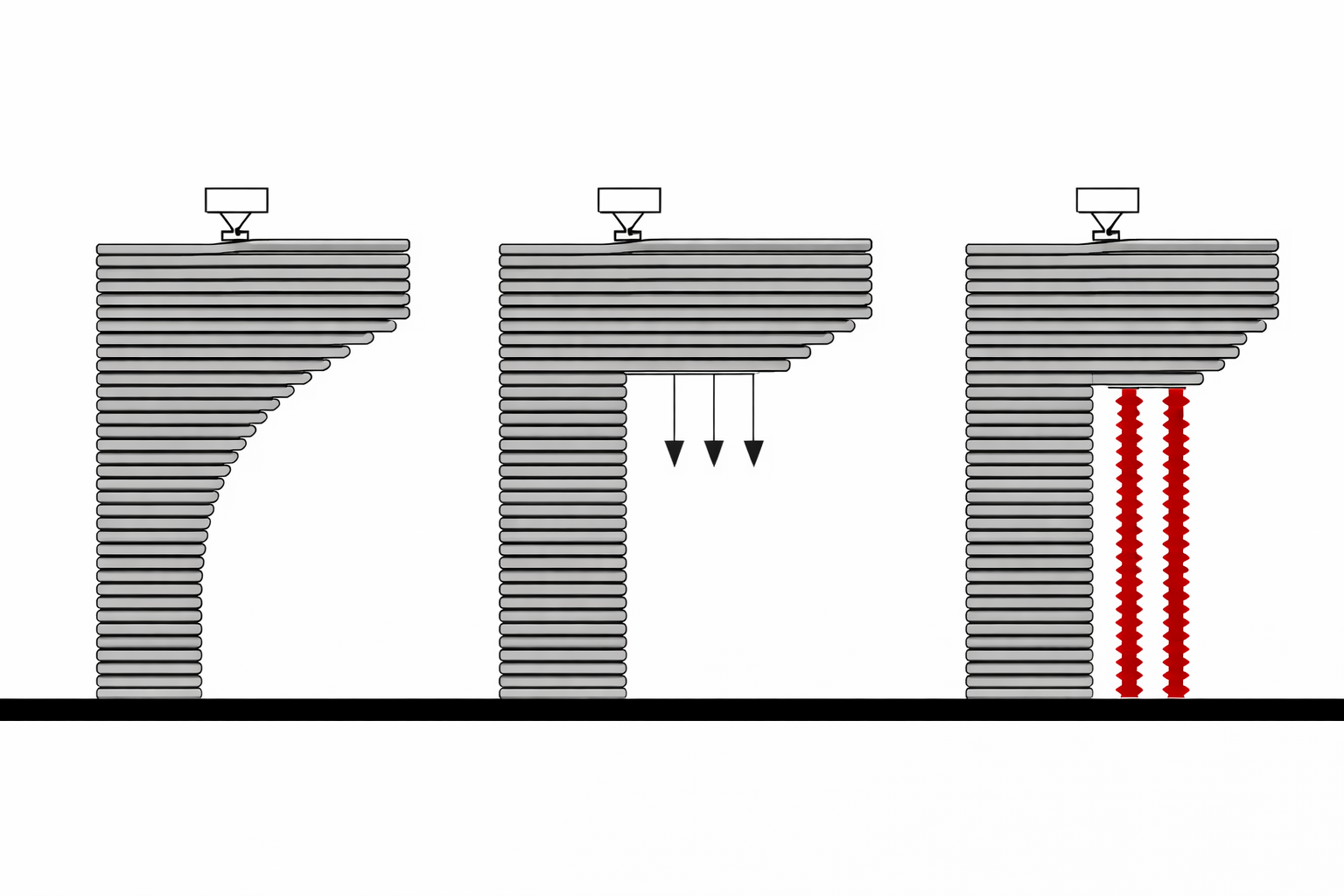

2. ábra: Sokszor ha kötött az orientációnk a modellt kell igazítanunk a technológiához

A lényeg: az orientáció tervezési döntés

Az orientáció nem utolsó lépés, nem slicertrükk, nem kényszermegoldás. Tervezési döntés, amely alapvetően meghatározza, milyen lesz a nyomat kinézete és működése.

Ha ezt felismered, rengeteg „megmagyarázhatatlan” felületi és pontossági problémát előzhetsz meg anélkül, hogy egyetlen beállítást is megváltoztatnál.

A következő részben innen lépünk tovább az egyik legfrusztrálóbb témára: illesztésekre és tűrésekre. Megnézzük, miért nem passzol sok nyomat akkor sem, ha „pontos méretre” lett tervezve.
